一，SRM10LE漏电断路器主要技术性能

SRM10L系列漏电断路器（以下简称漏电断路器），适用于交流50Hz，额定工作电压为380V，额定电流至400A，电流中性点接地的电路中，作漏电保护之用可用来防止设备绝缘损坏，产品接地故障电流而引起的火灾危险。同时可保护线路过载及短路，亦可作为线路的不频繁转换、电动机的不频繁启动之用。

漏电断路器按GB14048-2标准设备、制造与检验。

二，SRM10LE 漏电断路器工作和适用范围

● 安装地点的海拔不超过2000m。
● 周围空气温度
周围空气温度不超过+40℃，且其24h的平均温度值不超过+35℃
周围空气温度的下限不低于-5℃。
● 大气条件：
高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的
相对湿度，例如20℃时达90%。对由于温度变化偶尔产生在产品上的凝露应采取特殊的措施。
污染等级：3

● 安装类别：III
● 漏电断路器安装场所附近的外磁场在任何方向不超过地球磁场的5倍。
● 断路器安装电磁环境内为环境B。

三，SRM10LE 型号与含义

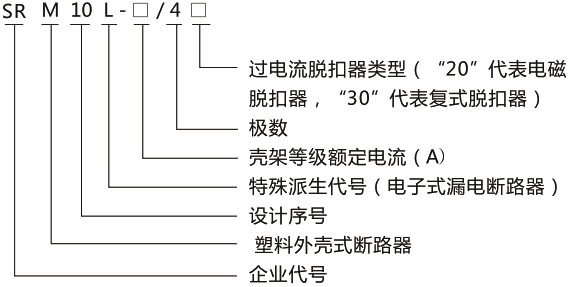

● SRM10LE型号含义解读如下

上海人民电器开关厂，SRM10-250,SRM10-400,SRM10LE漏电断路器

四，主要技术参数

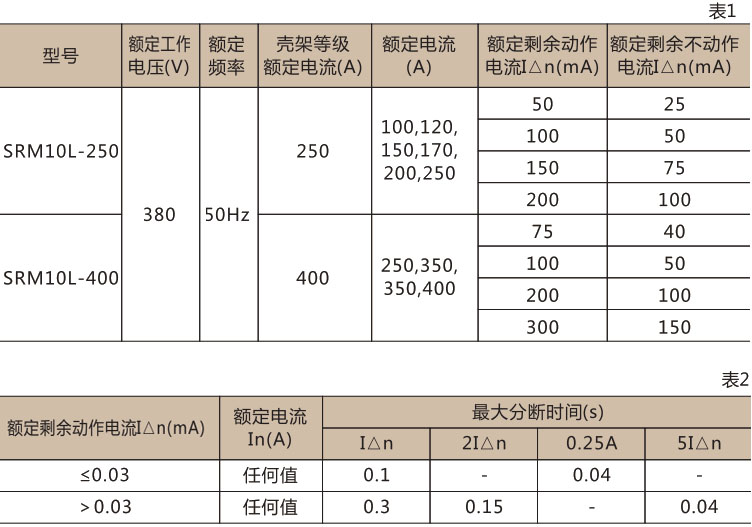

● 漏电断路器额定值见表1
● 漏电断路器******分断时间见表2

● 额定短路分断能力应不低于表3的规定：

● 主电路中不导致动作的过电流极限值
漏电断路器在多相电路不平衡负载时及平衡负载时，不导致误动作的过电流极限值为6In。

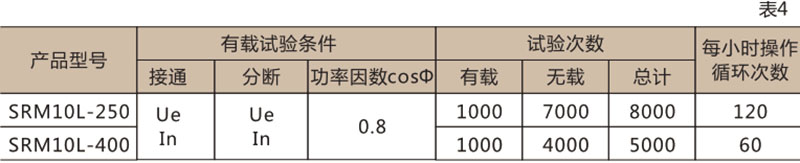

● 操作循环次数与试验参数应符合表4的规定。

● 漏电断路器过电流脱扣器的特性。

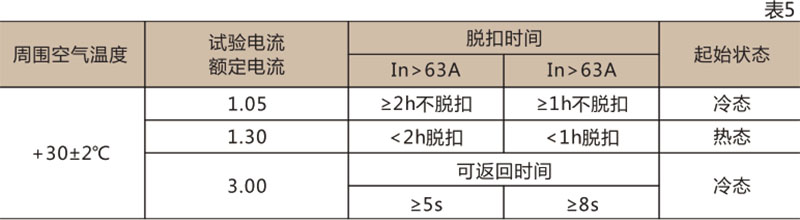

过电流脱扣器的反时限动作特性见表5

五，外形尺寸和安装尺寸

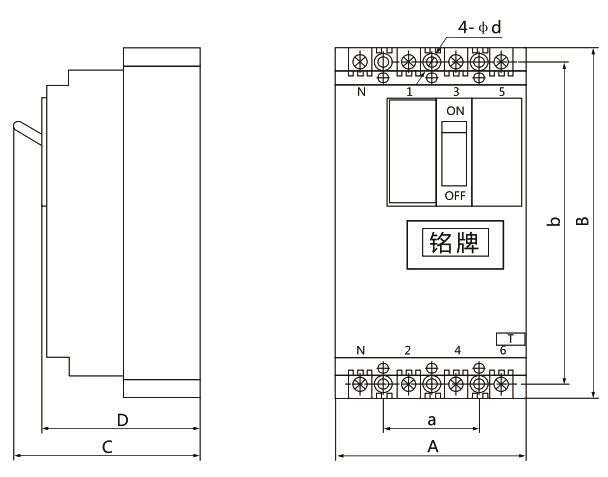

SRM10LE 系列漏电断路器的外形尺寸和安装尺寸符合表6及图1要求。

图1  三极四线漏电断路器外形尺寸和安装尺寸

六，订货须知

用户订货时必须说明：
● 漏电断路器的名称及型号；
● 漏电断路器的额定电流（A）；
● 漏电断路器的额定剩余动作电流（mA）；
● 数量。
例如：订购SRM10L-250漏电断路器，四极，额定电流200A，额定剩余动作电流150mA，数量50台。可写为：SRM10L-250/430 200A,150mA，50台。
