一，DZ30-32小型断路器用途

DZ30-32小型断路器(以下简称断路器),适用于交流50Hz或60Hz、额定工作电压230V、额定电流32A电路中,额定短路分断能力不超过4500A的保护配电线路中,作为线路不频繁接通,分断和转換之用,具有过载、短路保护功能。

断路器符合GB/T16917.1标准要求

二，正常工作和安装条件

● 海拔高度不超过2000米；
● 周围空气温度不超过+40℃,不低于-5℃,且24小时内平均值不超过+35℃；
● 安装地点的相对湿度在高温度为+40℃时不超过50%,在较低温度下允许有较高的相对湿度例如20℃时达90%,并考虑到因温度变化发生在产品表面上的凝露；
● 安装条件:安装在无冲击振动及无雨雪侵袭的地方;在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘；
● 污染等级:2；
● 安装类别:Ⅲ；

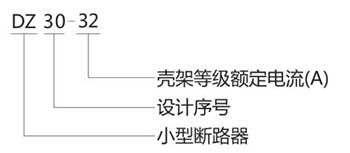

三，DZ30-32断路器型号及含义

常规型号有：DZ30(DPN)-32/C32,DZ30(DPN)-32/C20,DZ30(DPN)-32/C16

四，主要技术参数和性能

● 断路器极数为: 2P(1个保护极,N极可开闭)
● 断路器的瞬时脱扣型式为: C型
● 断路器的额定电流为: 6A、10A、16A、20A、25A、32A；
● 断路器的额定剩余动作电流: 30mA
● 断路器的额定工作电压为 :230V

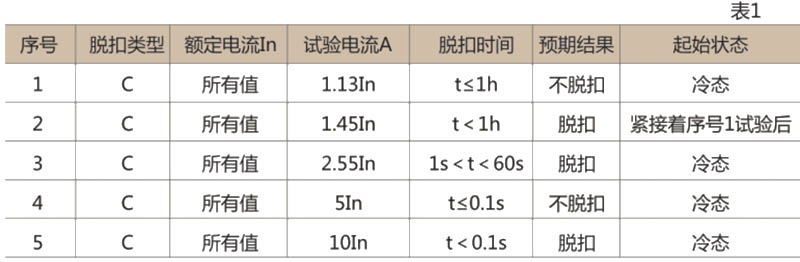

● 过电流脱扣特性：断路器在正常安装条件和基准环境下(30-35)℃下,过电流脱扣特性符合表1的规定。

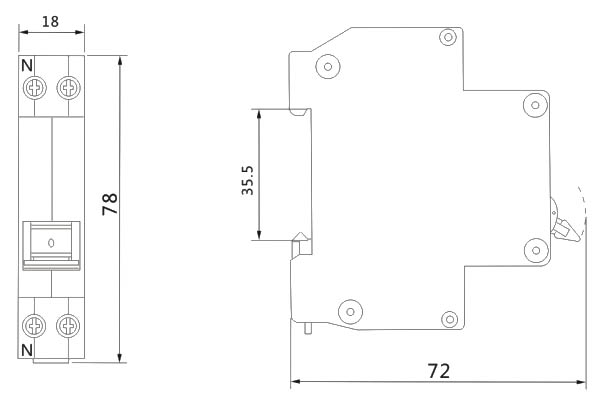

五，外形尺寸与安装尺寸

六，订货须知

用户订户时必须说明：
● 产品型号和规格；
● 额定电流；
● 订货数量；
例：订购DZ30-32小型断路器，额定电流32A，数量1000台。可写为：DZ30-32,32A,100台。
